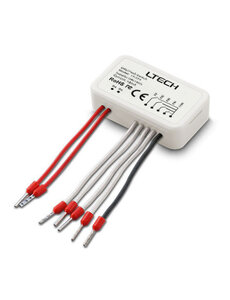

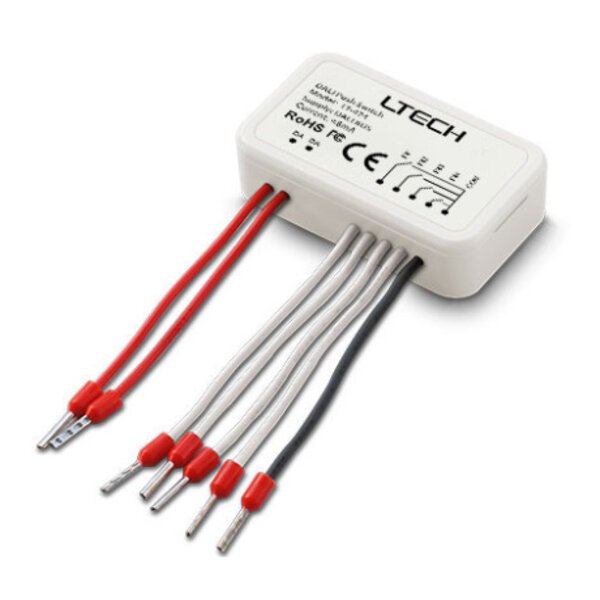

Ltech LT-424 LED DALI Push Schalter
Produktbeschreibung
Der Ltech LT-424 LED DALI Push Schalter ist ein fortschrittlicher und kompakter Schalter mit 6-in-1-Funktionen für eine flexible und effiziente Lichtsteuerung. Dieses Gerät benötigt keine externe Stromversorgung und wird direkt an den DALI-Bus angeschlossen, was einen sicheren und zuverlässigen Betrieb gewährleistet.
Dank seines kompakten Designs lässt sich der LT-424 einfach in verschiedenen Umgebungen wie Wohnhäusern, Büros, Hotels und Geschäften installieren. Der Schalter unterstützt mehrere DALI-Steuermodi, darunter Einzel- und Doppelschaltungen pro Adresse oder Gruppe, Szenenschaltung und Broadcast-Schaltung.
Wichtige Merkmale
- 6-in-1-Funktionen: Einzel- und Gruppenschaltungen, Szenen- und Broadcast-Schaltung.
- Keine externe Stromversorgung erforderlich: Direkt am DALI-Bus angeschlossen.
- Niederspannungsbetrieb: Sicher und zuverlässig.
- Kompatibel mit Standard-Reset-Schaltern für eine einfache DALI-Steuerung.
- Kompakt und leicht: Einfach in der Unterputzdose zu verstecken.
- Ideal für verschiedene Anwendungen: Zuhause, Büro, Hotel, Supermarkt, Geschäft.
Technische Spezifikationen
| Produkttyp | Controller |
|---|---|
| Abmessungen (L x B x H) | 178 x 14 x 49 mm |
| Gehäusefarbe | Weiß |
| Gehäusematerial | Kunststoff (PC-Plastik) |
| Gewicht | 34 g |
| Eingangsspannung | BUS Power (DC) |
| Maximaler Ausgangsstrom | 0,008 A (≤8mA statisch) |
| Steuerung | DALI |
| Protokoll | DALI (IEC62386) |
| Betriebstemperatur | -30°C bis +55°C |
| Umgebung | Innenbereich |
| Herkunftsland | China |
| Zertifizierungen | CE, RoHS, EMC |
| ETIM-Klassifikation | EC002924 Controller für Leuchten |
Installationsanleitung
- Wichtig: Vor der Installation die Stromversorgung aller Geräte am DALI-Bus abschalten.
- Schließen Sie den LT-424 gemäß dem mitgelieferten Verdrahtungsdiagramm an. Der DALI-Bus hat keine Plus/Minus-Polarität.
- Verbinden Sie den Schalter mit einem Standard-Reset-Schalter.
- Öffnen Sie das Gehäuse, um die Adresse einzustellen.
- Stellen Sie sicher, dass die DALI-Stromversorgung stabil ist, bevor Sie das System einschalten.
Fehlerbehebung
Falls der Schalter nach der Installation nicht ordnungsgemäß funktioniert:
- Überprüfen Sie, ob alle Anschlüsse korrekt sind.
- Stellen Sie sicher, dass ein Reset-Schalter verwendet wird.
- Prüfen Sie, ob die DALI-Stromversorgung stabil ist.
Garantie
Dieses Produkt wird mit einer 5-jährigen Garantie auf Herstellungsfehler geliefert.
Fazit
Der Ltech LT-424 LED DALI Push Schalter ist eine effiziente und vielseitige Lösung für intelligente Lichtsteuerung. Dank der 6-in-1-Funktionen, des kompakten Designs und der einfachen Installation ist dies die perfekte Wahl für Wohn- und Gewerbeanwendungen.
